Önden Görünüm

A: Kağıt Desteği

Arka tepsiye kağıt yüklemek için genişletin.

B: Arka Tepsi Kapağı

Arka tepsiye kağıt yüklemek için bu kapağı açın.

C: Arka Tepsi

Aynı anda iki veya daha fazla sayıda aynı boyutta ve tipte kağıt yüklenebilir ve bir seferde otomatik olarak tek kağıt beslenebilir.

D: Kağıt Kılavuzları

Kağıt destesinin her iki tarafını birbirine hizalayın.

E: Kağıt Kılavuzları

Kağıt destesinin sağ/sol/ön taraflarını birbirine hizalayın.

F: Kaset

Kasete A4, B5, A5, Letter veya Executive boyutlu düz kağıt yükleyin ve onu yazıcıya yerleştirin.

Kasete Düz Kağıt Yükleme

G: Kağıt Çıkış Tepsisi

Yazdırılan kağıtlar çıkar. Yazdırmadan önce dışarı doğru çekin.

H: İşletim Paneli

Yazıcıyı çalıştırmak veya ayarlarını değiştirmek için kullanın.

İşletim Paneli

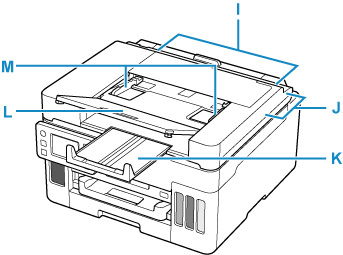

I: ADF (Otomatik Belge Besleyici)

Buraya bir belge yükleyin. Belge tepsisine yüklenen belgeler, otomatik olarak teker teker taranır.

ADF'ye (Otomatik Belge Besleyici) Belge Yükleme

J: Belge Besleyici Kapağı

Sıkışan belgeleri temizlerken açın.

K: Belge Çıkış Tepsisi

ADF’den taranan belgeler buraya gelir. Belgeleri taramadan önce bunu öne doğru çekin.

L: Belge Tepsisi

ADF'ye belge yüklemek için bunu dışarı doğru çekin. Boyutu ve kalınlığı aynı olan iki veya daha fazla belgeyi tek seferde yükleyebilirsiniz. Belgeyi, taramak istediğiniz yüz yukarı gelecek şekilde yükleyin.

M: Belge Kılavuzu

Bu kılavuzu, ADF'deki belgenin genişliğine uygun olarak ayarlayın.

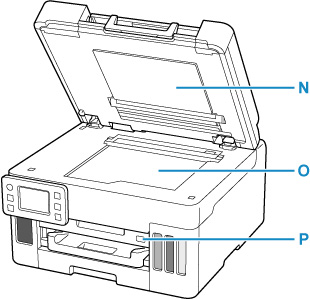

N: Belge Kapağı: Plakaya bir orijinal yerleştirmek için açın.
O: Plaka: Buraya bir orijinali yükleyin.
P: USB Flash Disk Bağlantı Noktası: USB Flash diskleri buraya takın.
